GKYWG-58國產磁致伸縮液位計型號是基于維拉利效應設計的遠傳式連續測量液位儀表。適用于敞開或密閉容器內的液位或界位的測量。磁致伸縮液位計由于其測量精度高、維護率低，現成為遠傳式連續測量液位儀表的理想選擇。
國產磁致伸縮液位計型號產品結構合理，精度高、維護率低。該產品已經廣泛應用于石油，化工，電力，冶金，食品，制藥，造紙，水處理等行業的液位測量與液位過程控制中。
國產磁致伸縮液位計型號（磁致伸縮液位儀）分類：
經濟型磁致伸縮液位計
高精度型磁致伸縮液位計
高壓型磁致伸縮液位計
（4-20MA信號)磁致伸縮液位計
總線485型磁致伸縮液位計
可選供電型磁致伸縮液位計
雙供電型磁致伸縮液位計

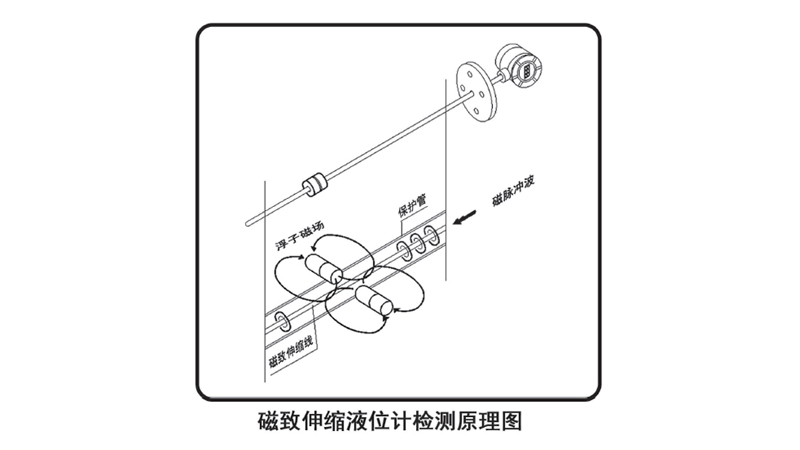

二、國產磁致伸縮液位計型號測量原理
磁致伸縮液位計工作時，變送器的觸發電路部分激勵出脈沖電流，電流沿磁致伸縮線傳播產生脈沖電流磁場。在磁致伸縮液位計的傳感器測桿外配有磁性浮子，浮子沿測桿隨液位的變化而發生位移。在浮子內部裝有磁環，當脈沖電流磁場與浮子磁環磁場相遇時，浮子周圍的磁場發生改變從而使磁致伸縮線在浮子停留的位置產生 個扭轉波脈沖，這個脈沖以固定的速度沿磁致伸縮線傳回至變送器由檢測電路檢出。通過中央處理器計算脈沖電流與扭轉波脈沖的時間差可以精確地確定浮子所在的位置，即液面的位置。變送器模電轉換電路輸出4～20mA信號或RS485 MODBUS信號，從而實現液位信號遠傳的目的。
三、產品特點
◎安全可靠、運行穩定
◎量程大、精度高
◎可進行液位、界位測量
◎具有防靜電、抗浪涌、抗干擾及電磁兼容設計
◎高壓容器承壓管設計，維護無需泄壓
◎可用于粘稠介質、腐蝕、有毒、易燃易爆等危險場所
四、安裝形式

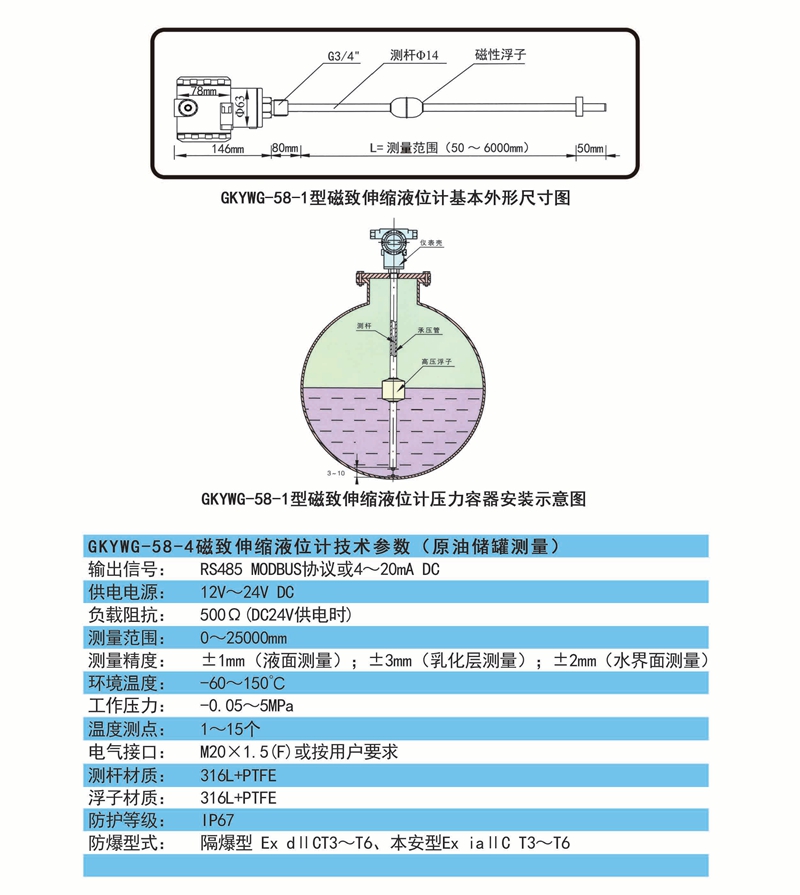

磁致伸縮液位計有兩種安裝形式滿足用戶需求，包括：頂裝式、側裝式。

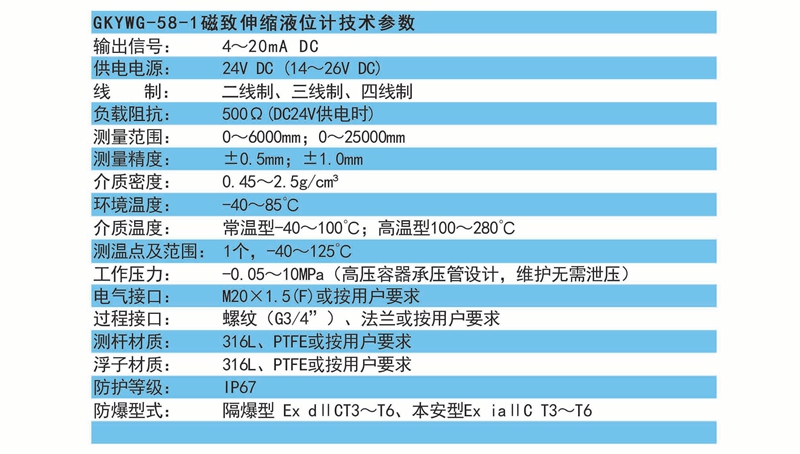

五、主要技術參數
六、磁致伸縮液位計選型表
實例：GKYWG-58-1/AD121P1.0L6000DDN80AXL， GKYWG-58-1代表常溫測量型磁致伸縮液位計，A代表輸出模擬量信號為4～20mA DC，D1代表介質密度為0.45～0.65 g∕cm3，2代表測桿及浮子材質為316L不銹鋼，1代表帶LCD顯示，P1.0代表公稱壓力為1.0MPa，L6000代表量程為6000毫米，D代表安裝方式為頂裝型，DN80代表法蘭規格，A代表內銷，XL代表徐亮的訂單。
