（1） 各部分拆卸后可能導致異物的進入或者對各部分的組裝精度造成不利影響,請勿自行拆卸。

（2） 交叉滾柱單元落下或受敲擊可能會造成破損,請加以注意。此外，如果受到外力撞擊，則即使外觀看

不出破損也可能造成功能的損失,請加以注意。

【潤滑】

（1） 交叉滾柱單元的潤滑,和普通軸承*樣適量使用鋰皂基潤滑脂或潤滑油。

（2） 請仔細擦拭防銹油并封入潤滑劑后再使用。

（3） 請避免將性狀不同的潤滑劑混合在*起使用。

（4） 在經常產生振動的場所、無塵室、真空、低溫或高溫等特殊環境下使用時,有可能無法使用通常的潤滑劑,詳細情況請向THK咨詢。

（5） 要使用特殊的潤滑劑時,請事*向THK咨詢。

【保持架的偏離】

盡管保持滾柱的保持架能及其精確地動作,但由于機械的驅動振動、慣性力和沖擊等的影響,保持架有

時會產生偏離。

如果在以下情況下使用時,請向THK咨詢。

● 垂直使用時

● 氣壓缸驅動時

● 凸輪驅動時

● 高速曲柄驅動時

● 在大力矩負荷作用下

● 用工作臺對接導軌的外部擋板時

VR1-20X5Z、VR1-30X7Z、VR1-40x10Z、VR1-50x13Z、VR1-60x16Z、VR1-70x19Z、VR1-80x21Z、VR2-30X5Z、VR2-45X8Z、VR2-60x11Z、VR2-75X13Z、VR2-90x16Z、VR2-105X18Z、VR2-120x21Z、VR2-135X23Z、VR2-165X29Z、VR2-150x26Z、VR2-180x32Z、VR3-50X7Z、VR3-75X10Z、VR3-100x14Z、VR3-125X17Z、VR3-150x21Z、VR3-175X24Z、VR3-200x28Z、VR3-225X31Z、VR3-250x35Z、VR3-275X38Z、VR3-300x42Z、VR4-80X7Z、VR4-120x11Z、VR4-160x15Z、VR4-200x19Z、VR4-240x23Z、VR4-280x27Z、VR4-320x31Z、VR4-360x35Z、VR4-400x39Z、VR4-440x43Z、VR4-480x47Z、VR6-100X7Z、VR6-150x10Z、VR6-200x13Z、VR6-250x17Z、VR6-300x20Z、VR6-350x24Z、VR6-400x27Z、VR6-450x31Z、VR6-500x34Z、VR6-550x38Z、VR6-600x41Z、VR9-200x10Z、VR9-300x15Z、VR9-400x20Z、VR9-500x25Z、VR9-600x30Z、VR9-700x35Z、VR9-800x40Z、VR9-900x45Z、VR9-1000x50Z、VR9-1100x55Z、VR9-1200x60Z、VR12-200X7Z、VR12-300x10Z、VR12-400x14Z、VR12-500x17Z、VR12-600x21Z、VR12-700x24Z、VR12-800x28Z、VR12-900x31Z、VR12-1000x34Z、VR12-1100x38Z、VR12-1200x41Z、VR15-300X8Z、VR15-400x11Z、VR15-500x13Z、VR15-600x16Z、VR15-700x19Z、VR15-800x22Z、VR15-900x25Z、VR15-1000x27Z、VR15-1100x30Z、VR15-1200x33Z、VR18-300X6Z、VR18-400X9Z、VR18-500x11Z、VR18-600x13Z、VR18-700x16Z、VR18-800x18Z、VR18-900x20Z、VR18-1000x23Z、VR18-1100x25Z、VR18-1200x27Z

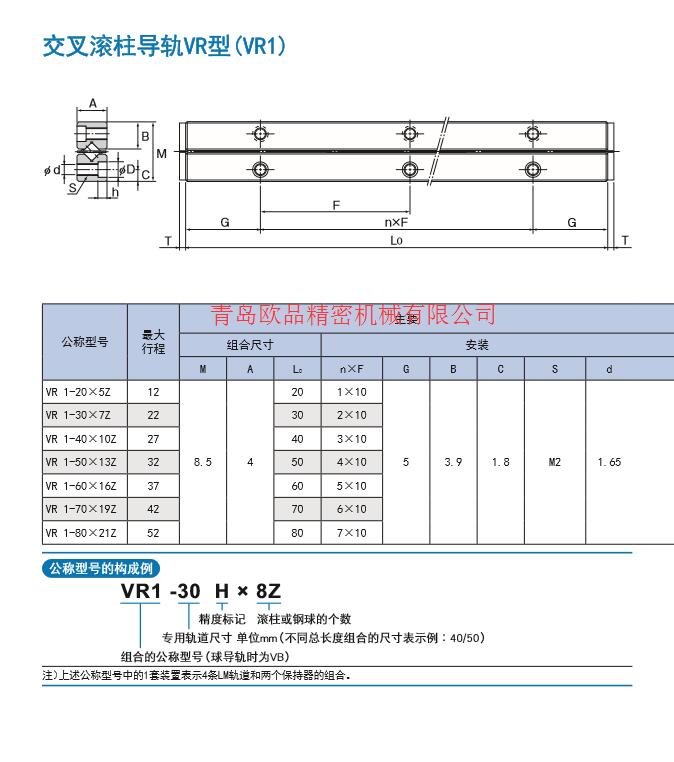

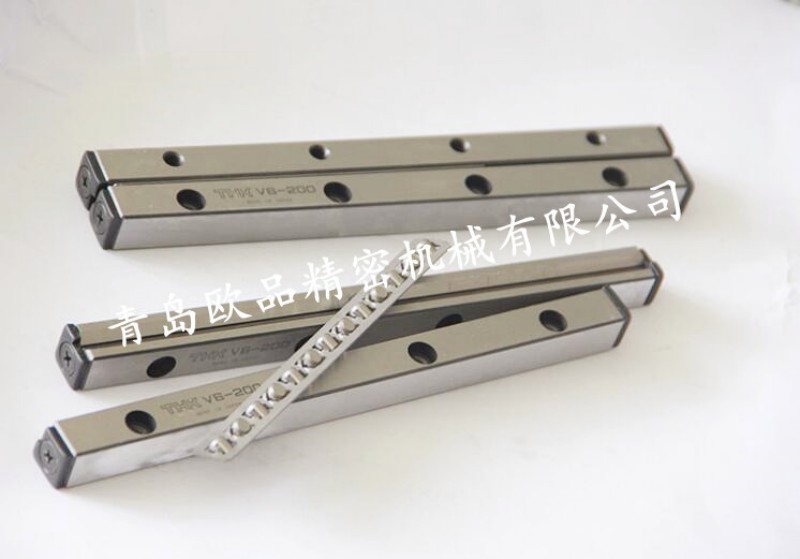

日本THK 交叉滾子（滾柱）導軌：THK VR1-20X5Z，（1020T）、THK VR1-30X7Z，(1030T)、THK VR1-40x10Z，(1040T)、THK VR1-50x13Z，（1050T）、THK VR1-60x16Z，(1060T)、THK VR1-70x19Z,(1070T)、THK VR1-80x21Z,(1080T)

日本THK 交叉滾子（滾柱）導軌：THK VR2-30X5Z,(2030T)、THK VR2-45X8Z,(2045T)、THK VR2-60x11Z THK 2060T、THK VR2-75X13Z,(2075T)、THK VR2-90x16Z,(2090T)、 THK VR2-105X18Z,(2105T)、THK VR2-120x21Z,(2120T)、 THK VR2-135X23Z,(2135T)、THK VR2-165X29Z,(2165T)、THK VR2-150x26Z,(2150T)、THK VR2-180x32Z,(2180T)

日本THK 交叉滾子（滾柱）導軌： THK VR3-50X7Z,(3050T)、THK VR3-75X10Z(3075T)、THK VR3-100x14Z,(3100T)、THK VR3-125X17Z,(3125T)、THK VR3-150x21Z,(3150T)、THK VR3-175X24Z,(3175T)、THK VR3-200x28Z,(3200T)、THK VR3-225X31Z,(3225T)、THK VR3-250x35Z,(3250T)、THK VR3-275X38Z,(3275T)、THK VR3-300x42Z ,(3300T)

日本THK 交叉滾子（滾柱）導軌：THK VR4-80X7Z,(4080T)、THK VR4-120x11Z,(4120T)、THK VR4-160x15Z,(4160T)、THK VR4-200x19Z,(4200T)、THK VR4-240x23Z,(4240T)、THK VR4-280x27Z,(4280T)、THK VR4-320x31Z,(4320T)、THK VR4-360x35Z,(4360T)、THK VR4-400x39Z,(4400T)、THK VR4-440x43Z,(4440T)、THK VR4-480x47Z,(4800T)

安裝：

1 從樣板上放基準線至底坑（基準線距導軌端面中心2～3mm），并進行固定。

2 底坑架設線性導軌槽鋼基礎座，必須找平墊實，其水平誤差不大于1/1000。

槽鋼基礎座位置確定后，用混凝土將其四周灌實抹平。槽鋼基礎兩端用來固定導軌的角鋼架，*用導軌基準線找正后，再進行固定。

3 若導軌下無槽鋼基礎座，可在導軌下邊墊*塊厚度δ≥12mm，面積為200mm×200mm的鋼板，并與導軌用電焊點焊。

4 對用油潤滑的導軌，需在立基礎導軌前將其下端距地平40mm高的*段工作面部分鋸掉，以留出接油盒的位置。
