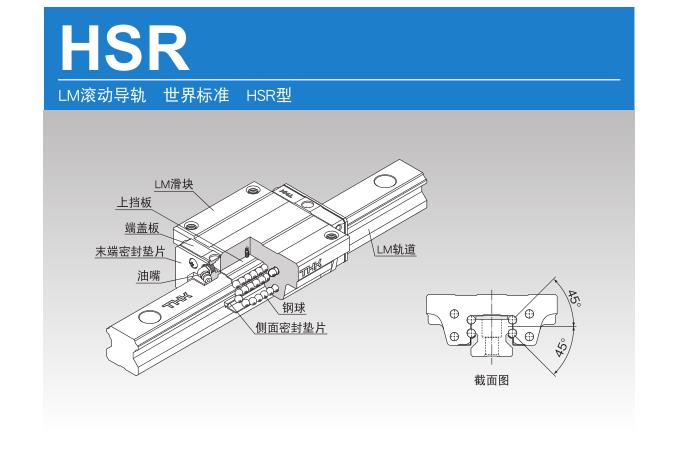

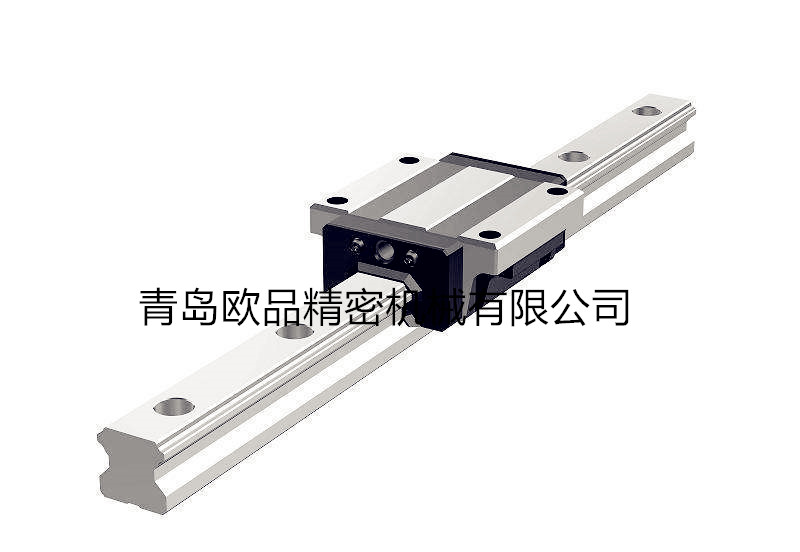

THK導軌HSR20A2UU+360L HSR 系列：作為另*種常見的標準滾珠型導軌，HSR 系列具備 4-way equal loading capability，即能夠承受來自徑向、反向徑向和側向的等效力
高精度要求的場合表現出色，廣泛應用于木工機械、數控加工中心、磨床等*域.
SR 系列：屬于徑向型直線導軌，主要針對徑向負載進行優化設計，在承受單*方向的徑向力時具有出色的耐久性和精度，常用于*些負載方向較線性運動系統，如某些專用機械的傳動部件等
（二）滾柱保持器型直線導軌
SRG 型：采用滾柱保持器結構，相比滾珠型導軌，滾柱與導軌之間的接觸面積更大，因此能夠承受更高的負載，適用于對負載能力要求*高的大或重工業應用場景
（三）微型滾珠導軌
SRS 系列：該系列是微型直線導軌，其*大的優勢在于緊湊的尺寸設計，能夠滿足空間有限的應用需求，同時保持了較好的運動精度和穩定性，
精密儀器、電子設備等對空間要求嚴格的場合（四）雙維*體式滾珠導軌
SCR、CSR 和 MX 型：這類導軌的特點是將兩個方向的運動功能集成于*體，能夠在同*導軌上實現二維方向的直線運動，減少了系統的復雜性
用，適用于*些需要在平面內進行多方向精確運動控制的設備，如某些精密測量?jī)x器、半導體制造設備等.
（五）可分離型滾珠導軌
HR 型和 GSR 型：可分離型的設計使得導軌和滑塊在安裝和維護時更加方便，可以根據具體需要單獨更換導軌或滑塊，提高了系統的可維護性和
用于*些需要頻繁進行維護或可能需要對部件進行單獨調整的設備
滑塊長度
有標準型和相同潔面尺寸的長度不同的短型高剛性加長型。
THK HSR 系列導軌副： HSR-A/-LA/-B/-LB/-R/-LR/-RM/-HA/-HB/-HR/-YR
THK SHS 系列導軌副： SHS-C/-LC/-R/-LR/-V/-LV
THK RSR 系列導軌副：RSR-M/-K/-V/-W/-WV/-N/-WN/-ZM/-WZM
THK SR 系列導軌副： SR-W/-WM/-V/-VM/-TB/-TBM/-SB/-SBM
THK HRW 系列導軌副： HRW-CA/-CAM/-CR/-CRM/-LR/-LRM
THK NR.NRS 系列導軌副： NR.NRS-A/-LA/-B/-LB/-R/-LR
THK SSR 系列導軌副：SSR-XW/-XV/-XTB
THK SHW 系列導軌副：SHW-CA/-CR
THK GSR 系列導軌副：GSR-T/-V/-R
THK JR 系列導軌副：JR-A/-B/-R
THK NSR 系列導軌副：NSR-TBC
THK SNR.SNS 系列導軌副：SNR.SNS-R/-RH/-C/-CH/-LR/-LRH/-LC/-LCH
THK SRS 系列導軌副：SRS-M/-WMTHK直線導軌HSR系列產品

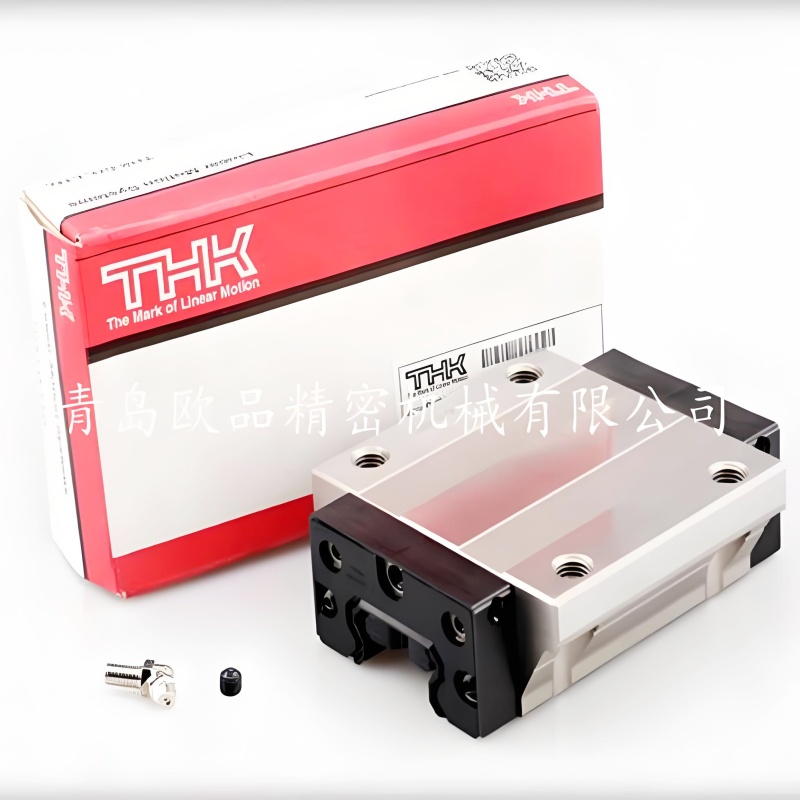

HSR-A系列、HSR-LA系列
產品特點：4個螺紋孔型式
產品規格:HSR15A、HSR15AM、HSR20A、HSR20AM、HSR20LA、HSR20LAM、HSR25A、HSR25AM、HSR25LA、HSR25LAM、HSR30A、HSR30AM、HSR30LA、HSR30LAM、HSR35A、HSR35AM、HSR35LA、HSR35LAM、HSR45A、HSR45LA、HSR55A、HSR55LA、HSR65A、HSR65LA、HSR85A、HSR85LA、
HSR-B系列、HSR-LB系列
產品特點：滑塊的法蘭部實施了通孔加工，、可用于工作臺上無法鉆裝配螺栓用通孔的情況
產品規格：HSR15B、HSR20B、HSR25B、HSR30B、HSR35B、HSR45B、HSR55B、HSR65B、HSR85B、HSR15BM、HSR20BM、HSR25BM、HSR30BM、HSR35BM、HSR45BM、HSR55BM、HSR65BM、HSR85BM、HSR20LB、HSR25LB、HSR30LB、HSR35LB、HSR20LBM、HSR25LBM、HSR30LBM、HSR35LBM
