江蘇王牌電機制造有限公司

額定功率 55kw - 1600KW

額定電壓: Normal 400V, 440V, 660V，750v

轉速: 320RPM/410RPM/620RPM/1200RPM

防護等 : IP23/IP44

緣等 : F

工作制: S1

包裝類型:柳條箱/出國熏蒸木箱



該系列電機的機座有六個中心高，從315-560毫米。

本系列電動機的性能、外形安裝尺寸及技術要求均符合國家標準(GB)和國際電工委員會標準(IEC)，電機各部份機械尺寸，公差符合國際標準化委員會標準(ISO)。

1、本系列電動機可安裝在環境條件比較惡劣的場合。但必須選擇正確的冷卻方法和防護等 ，以保持電機內部的清潔。

2、本系列電動機的冷卻空氣中應不含有酸、堿等對電機的 緣和換向性能有損害的氣體。

3、本系列電動機如使用干船舶和濕熱帶地區以及工作環境中有鹽霧、潮濕等，應另行協議。

4、本系列電動機的額定功率是指在海拔不超過1000米，環境空氣濕度不超過40℃的條件下。

5、本系列電動機的供電電源采用靜止整流電源，也可采用直流發電機電源。

6、當電動機采用靜止整流電源供電時，整流器的脈波數應不小于6，在額定基速、額定電壓和額定負載電流下，電源的峰值紋波因數不超過10%。

本系列電動機的機座采用薄板多角形疊片結構，具有體積小，重量輕等優點。適用可控硅整流電源，在負載電流的迅速變化下，電動機有良好的換向性能。整個定于和轉子采用無溶劑漆真空壓力浸漬處理(VPI)，使繞組具有良好的抗潮能力和機械強度，并且 緣和導熱性能優良。電樞鐵心由硅鋼片疊裝而成，具有良好的導磁性能。本系列電動機全部采用滾動軸承，不停機加油機構。本系列電動機的 緣等 為F 。

本系列電動機的安裝型式符合GB997和IEC34—7《電機結構及安裝型式代號》。

本系列電動機的防護等 根據GB4942．1和IEC34-5《電機外亮防護分 》標準，外殼防護等 有IP23和IP44兩種。電動機冷卻方法根據GBl993和IEC34-6《電機冷卻方法》標準有IC06、ICl 7、IC37和ICW37A86四種。用戶如需其他防護等 和冷卻方法可另行協商。本系列電動機標準型式的冷卻空氣入口在電機的傳動端(非換向器端)。

1、本系列電動機的定額為連續工作方式(S1)。

2、本系列電動機的標準額定電壓有220V、330V、440v、550V、660V、五種，也可派生出其他等 的電壓，需在訂貨時商定。

3、本系列電動機的基本勵磁方式為他勵，勵磁繞組有四個引線端子，分為兩組，兩組串聯時勵磁電壓為220V，并聯時勵磁電壓為110V，其他勵磁電壓等 可在訂貨時商定。

本系列電動機允許強行勵磁，強勵電壓不得超過500V。強勵時，勵磁電流可瞬時略超過額定勵磁電流，但勵磁電流穩定后，不得超過。

4、本系列電動機的短時過載能力：

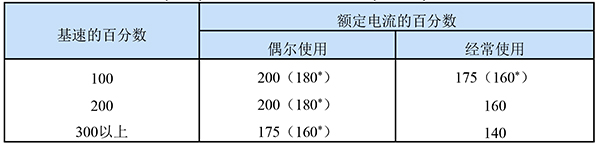

類直流電動機(A類)能承受下表所規定的短時( 分鐘)過載：

當電動機的基速等于或大于下表規定的轉速時，用括號內數值

偶爾使用的短時過載能力是指很少發生或在緊急情況下，電動機在 分鐘內承受超過連續額定負載的能力，建議將斷路的瞬時開斷裝置按偶爾使用的短時過載能力整定。

經常使用的短時過載能力是指作為正常工作周期的 部分，電動機反復承受超過額定負載的能力。短時過載運行之后，必須輕載運行，使電動機整個負載周期的負載均方根值不超過其連續定額。

本系列 二類直流電動機(B類)應能承受下列連續負載：

(1)在額定電樞電壓和額定轉速范圍內帶115％額定功率負載連續運行，在此負載下，溫升將較高，其他特性可能與額定條件下運行的規定不同。

(2)在額定電樞電壓下和額定轉速范圍內，在額定負載連續運行之后，緊接著以125％額定功率負載運行二小時，溫升不超過規定數值，其他性能可能與額定條件下運行的規定值不同。

電動機在較低的過載倍數下允許較長的過載時間。對 二類直流電動機(n類)，偶爾使用時過載倍數允許達到2．5倍(在額定基速時)，時間不超過15秒，(但需與制造廠協商)。

5、轉速調整率：

本系列電動機的轉速調整率不作規定，用戶如有特殊要求，應在訂貨時商定。

6、電流變化率：

在所有轉速及負載下，本系列電動機的電流變化率(di/dt)允許達200倍額定電流／每秒。

7、噪聲振動：

本系列電動機的噪聲符合GB2806《電機噪聲測定方法》和IEC34-9《電機噪聲限值標準》的規定。

本系列電動機的振動符合GB2807《電機振動測定方法》和IEC34-14《電機振動測試方法及限值》標準的規定。

容量選擇：

類：直流電動機(A類)

這類電動機的詳細數據見技術數據表，用戶可以根據所需的容量、轉速和電壓等選定電機的型號和規格。

二類：直流電動機(B類)

這類電動機的額定輸出功率比相同中心高、相同底腳軸向長度的A類電動機要略為下降，其他數據基本相同。若已知B類電動機規格，亦可用A類規格表初步選型日類電動機，初選時B類電動機的額定功率應放大25％左右，然后按放大后的功率在A類規格表中選取相關的型號規格，但對應的型號中A需改為B，對應的功率仍為未放大時的功率(即日類電機的原功率)。 終型號規格可由用戶與制造廠商定。

舉例說明如下：

使用場合需96kW 220V 185r／min B類電機≥放大功率25％。對應：120kN 220V 185r／min A類電機≥查A類規格表得相近型號：Z450 2A 118kW220V 179r／min>將型號改成：Z450-2B，此型號近似代表96KW 220V 185r／min B類電機可以初步滿足使用場合要求。

功率和轉速的換算(對A類)：

本系列電動機除技術數據表中所列的五種電壓和相應的功率轉速外，任何 個規格的電機都可以派生成其他等 的電壓(但不得超過該規格允許的 高電壓)和相應的功率及轉速。

換算關系如下：

UNnN  N 在技術數據襲中所列的和新的電壓等 接近，且高于新的供電電壓的那個額定電壓及相應的額定基速和額定功率。

1、附件：

本系列電動機可以附帶由測速發電機（ZYS或ZCF）、離心開關和光電脈沖傳感器（SZGB型）等組成的測速保護系統。用戶根據需要，訂貨時在合同上注明。本電動機也可配裝由用戶提供的其他型號和種類的測速保護裝置，但須在訂貨時協商，并由用戶事 提供所配的測速保護裝置的外形尺寸圖。

本系列電動機定子繞組右以安放測溫或限溫保護元件，并把端線接到電機出線盒中，用戶可根據需要在訂貨時協商并注明。

本系列電動機可根據用戶需要在電機內部裝置加熱器，也須在訂貨合同中注明。

2、備件：

根據用戶在訂貨時的要求，并在合同中注明，每臺電機可供如下備件：電刷 份，刷盒、刷桿 份。
